| 品牌：明日 | 型号：570 |

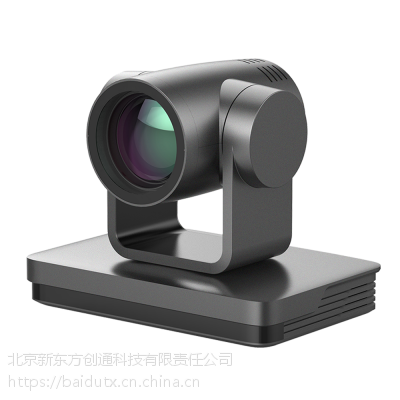

UV570系列具有完善的功能、优异的性能、丰富的接口；ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。
1 全高清图像：采用1/2.8英寸207万像素高品质图像传感器，分辨率可达1920×1080，输出帧***达60帧/秒，呈现清晰逼真的高清视频，生动地展现人物的表情和动作。
2 多种光学变倍镜头：具有5、10、12、20、30倍等多种光学变倍镜头选择，镜头具有83.7°无畸变宽视角。
3 自动聚焦技术：自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。
4 低噪声高信噪比：低噪声CMOS有效地***了摄像机视频的超高信噪比。采用2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。
5 多种视频输出接口：支持HDMI、SDI、CVBS、USB3.0、USB2.0、LAN接口；HDMI、SDI、LAN接口支持音视频同时输出；SDI支持在1080P60格式下传输100米。
6 多种音视频压缩标准：支持H.265/H.264视频压缩，支持AAC、MP3、G.711A音频压缩；支持高达1920×1080分辨率60帧/秒视频压缩。
7 音频输入接口：支持8000、16000、32000、44100、48000采样频率，支持AAC、MP3、G.711A音频编码。
8 本地存储：USB2.0接口支持U盘存储功能，实现本地录制存储。
9 内置重力感应器：内置重力感应器，支持云台自动翻转功能，方便工程安装。
10 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式，支持网络全命令VISCA控制协议。
11 控制接口：RS485、RS232；RS232支持级联，方便工程安装使用。
12 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。
13 超级静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台运行平稳，并且无噪声。
14 低功耗休眠功能：支持低功耗休眠/唤醒，休眠时功耗低于400mw。
15 多预置位：支持多达255个预置位(遥控器设置调用为10个)。
16 多种遥控器：用户可以根据所使用的环境条件，选择红外遥控器或无线遥控器。2.4G无线遥控器不受角度、距离、红外干扰影响。支持遥控器信号透传功能，方便后端设备使用。
17 应用场所多：会议、教育、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、***等系统应用。
参数/型号 | UV570-05 | UV570-10 | UV570-12 | UV570-20 | UV570-30 |
摄像机、镜头参数 | |||||
图像传感器 | 1/2.8英寸高品质CMOS传感器 | ||||
有效像素 | 207万、16：9 | ||||
视频信号 | 高清输出：1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97 | ||||
标清输出：570i 480i | |||||
USB3.0接口：支持1080@60 | |||||
USB2.0接口：支持1080@30 | |||||
镜头光学变倍 | 5倍光学变焦 | 10倍光学变焦 | 12倍光学变焦 | 20倍光学变焦 | 30倍光学变焦 |
f=3.1mm～ | f＝4.7mm～ | f＝3.9mm～ | f＝5.5mm～ | f＝4.3mm～ | |
15.5mm | 47mm | 46.8mm | 110mm | 129mm | |
视角 | 20°（窄角） | 6.43°（窄角）60.9°（广角） | 6.3°（窄角） | 3.3°（窄角） | 2.34°(窄角) |
83.7°（广角） | 72.5°（广角） | 54.7°（广角） | 65.1°(广角) | ||
光圈系数 | F1.8 – F2.8 | F1.6 – F3.0 | F1.8 – F2.4 | F1.6 – F3.5 | F1.6 ～ F4.7 |
数字变倍 | ×10 | ||||
低照度 | 0.5Lu×(F1.8, AGC ON) | ||||
数字降噪 | 2D & 3D数字降噪 | ||||
白平衡 | 自动/手动/一键白平衡 | ||||
/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K | |||||
聚焦 | 自动/手动/一键聚焦 | ||||
光圈 | 自动/手动 | ||||
电子快门 | 自动/手动 | ||||
背光补偿 | 开/关 | ||||
动态范围 | 关/动态等级调整 | ||||
视频调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 | ||||
信噪比 | >55dB | ||||
接口功能性能 | |||||
型号接口 | UV570-ST型号：HDMI、SDI、LAN、CVBS、RS232-INOUT、RS485、A-IN、USB2.0(U盘存储) | ||||
UV570-U3型号：USB3.0、HDMI、 LAN、RS232-INOUT、RS485、A-IN、USB2.0(U盘存储) | |||||
UV570-U2型号：LAN 、RS232-INOUT、RS485、A-IN、USB2.0（视频输出） | |||||
视频输出接口 | HDMI、SDI、LAN、USB3.0、USB2.0 | ||||
图像码流 | 双码流输出 | ||||
视频编码格式 | LAN接口：支持H.265、H.264 | ||||
USB2.0接口：支持H.265、H.264、MJPEG | |||||
USB3.0接口：支持YUV | |||||
音频输入接口 | A-IN：双声道3.5mm线性输入 | ||||
音频输出接口 | HDMI、SDI和LAN支持音频输出 | ||||
音频压缩格式 | AAC、MP3、G.711A | ||||
网络接口 | 100M网口（10/100BASE-T）、5GWiFi(可选) | ||||
网络协议 | RTSP、RTMP、ONVIF、GB/T28181；支持网络VISCA控制协议； | ||||
支持远程升级、远程重启、远程复位 | |||||
控制接口 | RS232（环通）、RS485 | ||||
控制协议 | 协议：VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 | ||||
电源接口 | HEC3800电源插座(DC12V) | ||||
电源适配器 | 输入AC110V-AC220V； 输出DC12V/1.*** | ||||
输入电压 | DC12V±10% | ||||
输入电流 | 1A() | ||||
功耗 | 12W（） | ||||
云台参数 | |||||
水平转动 | -170°～+170° | ||||
俯仰转动 | -30°～+90° | ||||
水平控制速度 | 0.1 ～60°/秒 | ||||
俯仰控制速度 | 0.1～30°/秒 | ||||
预置位速度 | 水平：60°/秒，俯仰：30°/秒 | ||||
预置位数量 | 用户最多可设置255个预置位（遥控器10个） | ||||
其它参数 | |||||
储藏温度 | -10℃～+60℃ | ||||
储藏湿度 | 20%～95% | ||||
工作温度 | -10℃～+50℃ | ||||
工作湿度 | 20%～80% | ||||
尺寸 | 长×宽×高：178mm×115.5mm×150.9mm | ||||
重量（约） | 1.38kg | ||||
使用环境 | 室内 | ||||
附件 | |||||
随机附件 | 12V/1.***电源、RS232控制线、USB3.0连接线（U3型号） | ||||
USB2.0连接线（U2型号）、遥控器、说明书、保修卡 | |||||
选配附件 | 安装支架 | ||||
